HD200 Nebenantrieb

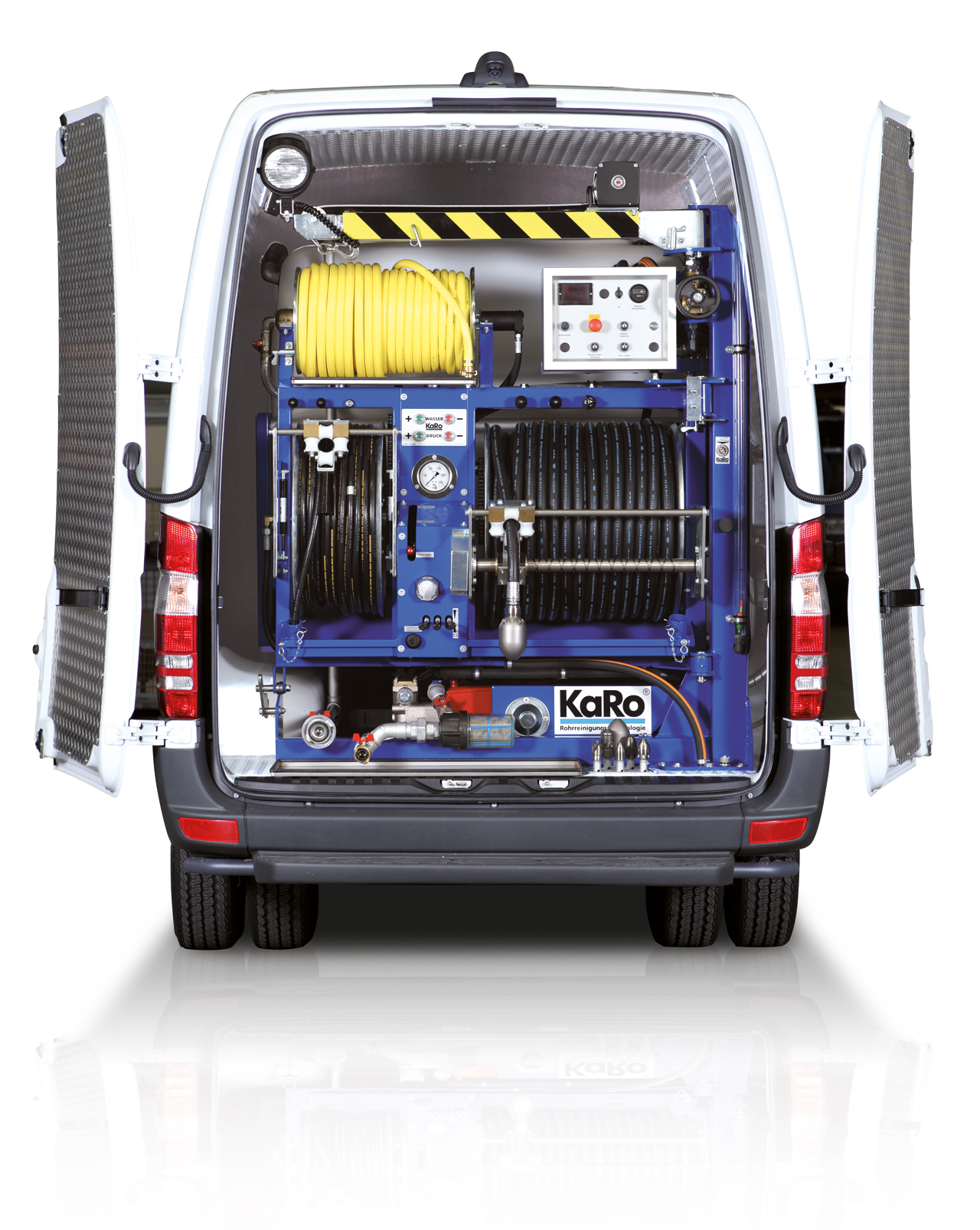

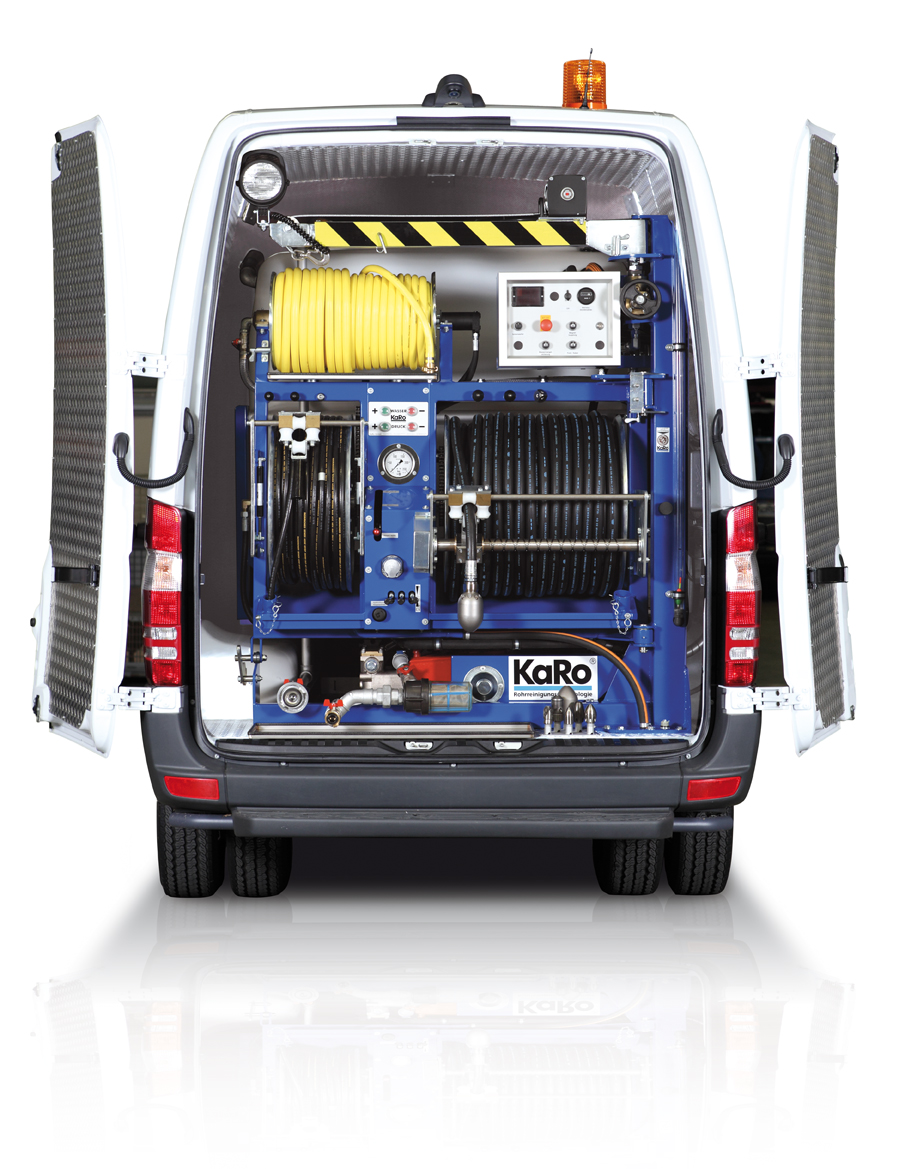

Hochdruck-Spülgerät mit Fahrzeugantrieb – für Mercedes-Benz Sprinter (5,0 t zul. GG)

Hochdruck-Aggregat mit Antrieb über Gelenkwelle vom Fahrzeugmotor des Mercedes-Benz Sprinter 5 t
Leistungsfähigstes Aggregat mit bis zu 128 l/min Förderleistung
Einsatz von zwei (optional drei) Hochdruckhaspeln möglich
Hydraulischer Antrieb von bis zu drei Haspeln
Optional mit Krananlage

HD-Pumpe Speck
150 bar / 128 l/min

Wassermangelsicherung
(optional)

Funkfernbedienung NOVA
(optional)

2. und 3. HD-Haspel
(optional)

Düsenset
8-teilig
(optional)

HD-Haspel 1 & 2
mit hydraulischem Antrieb

Wassertank
800 Liter

HD-Haspel 1
mit automatischer Schlauchführung
(optional)

Empfohlene Fahrzeuge:
Mercedes-Benz Sprinter
(zul. GG min. 5 t, Antrieb: Nebenantrieb)

Das HD200 Hochdruckaggregat

Das HD200 ist ein besonders leistungsstarkes Hochdruckaggregat für den Einsatz auf Mercedes-Benz Sprinter ab 5 t zulässigem Gesamtgewicht. Der Antrieb erfolgt über die Gelenkwelle direkt vom Fahrzeugmotor. Mit einer maximalen Leistung von 128 l/min ist es das stärkste Aggregat seiner Klasse und ideal für anspruchsvolle Einsätze geeignet.

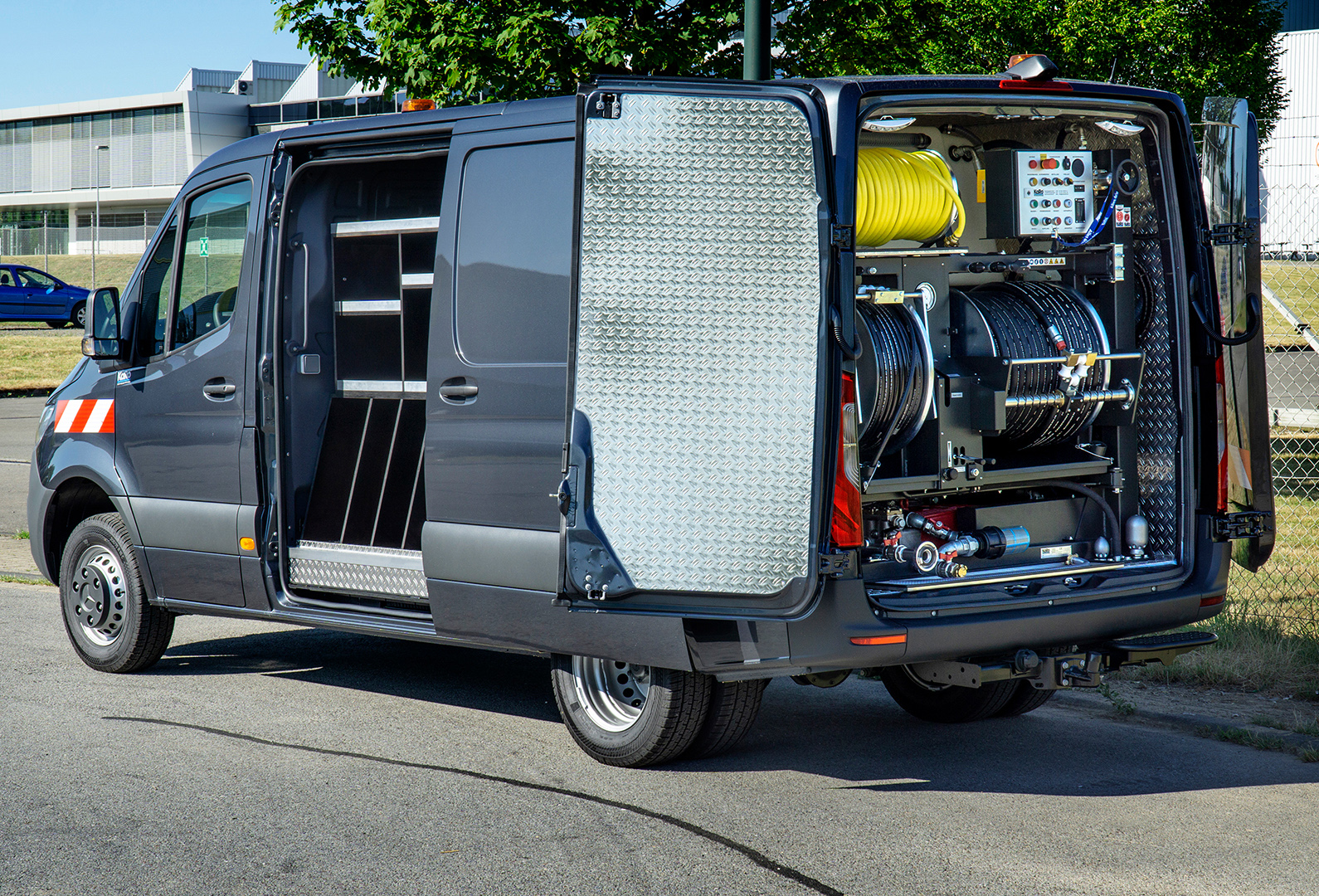

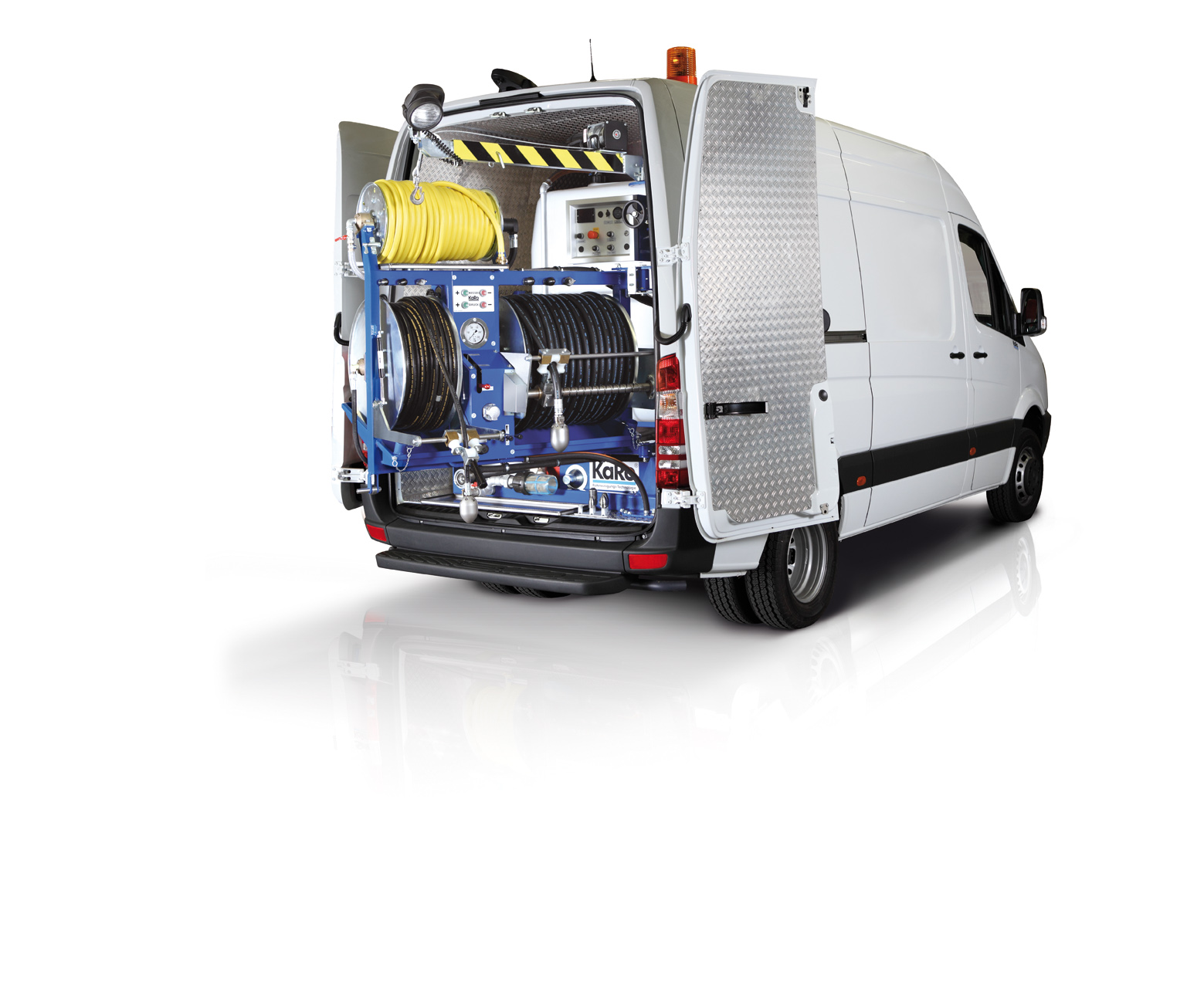

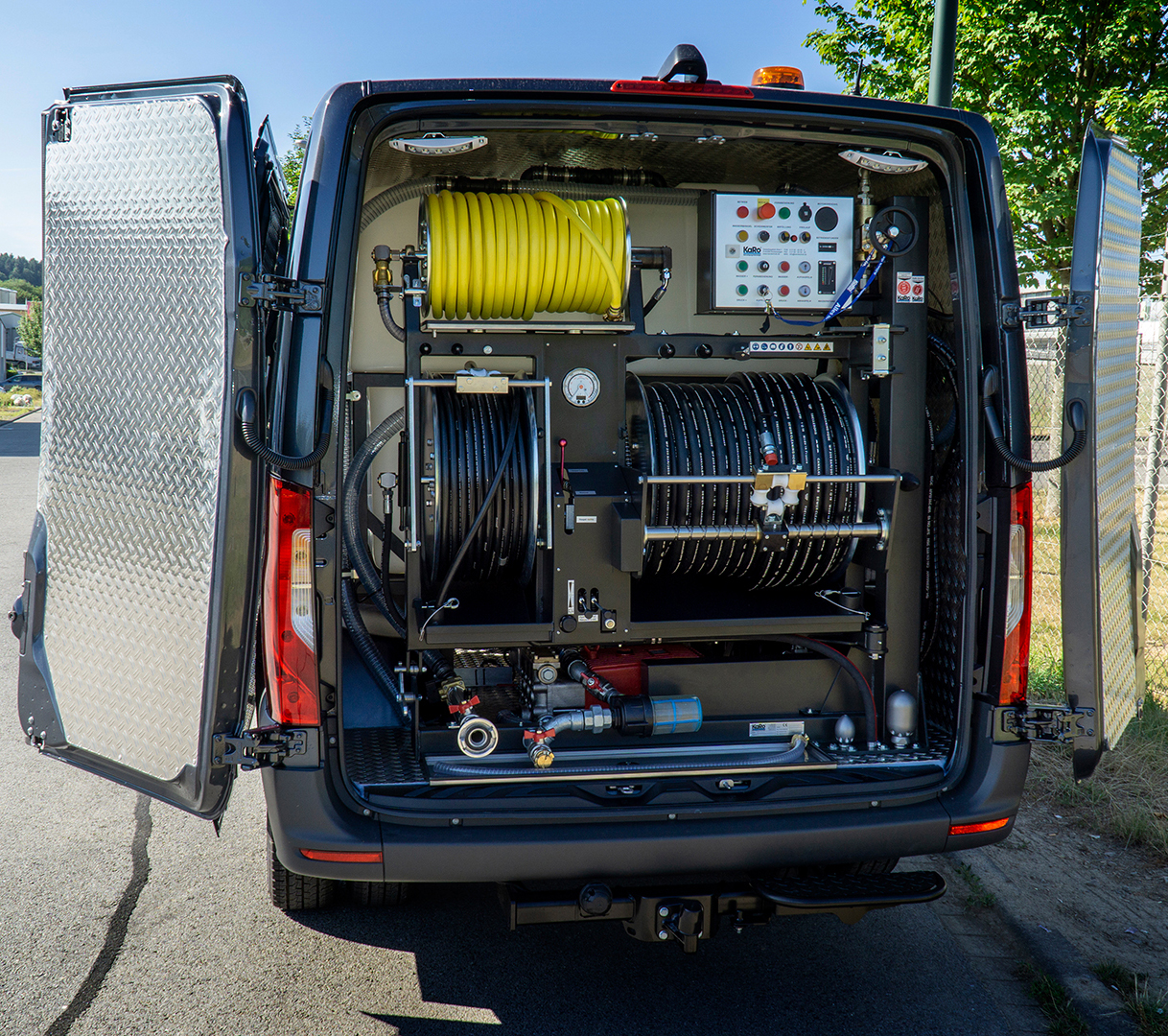

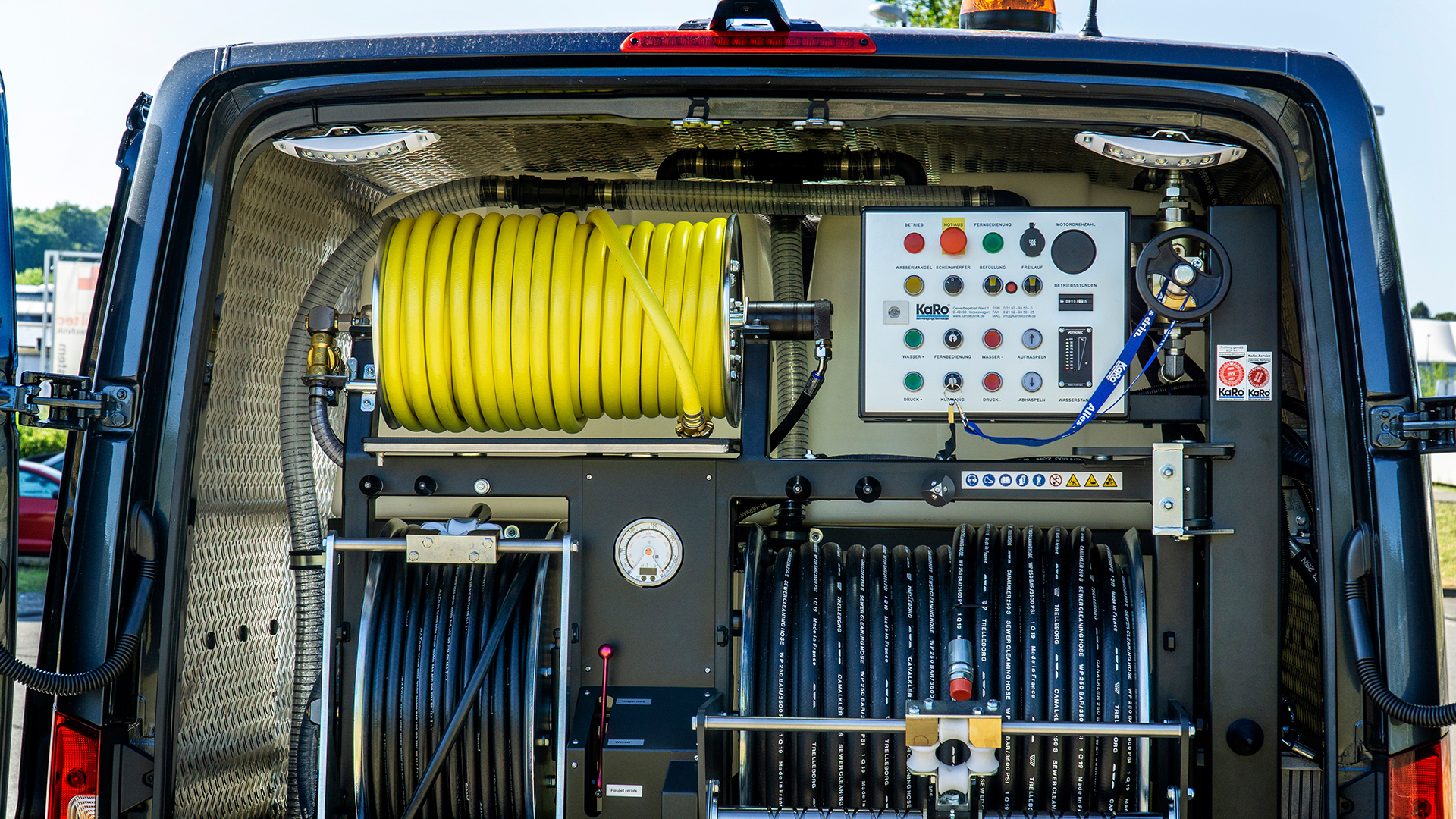

Das Aggregat erlaubt den Einbau von bis zu drei Hochdruck-Haspeln, die alle hydraulisch angetrieben werden können. Ein ausschwenkbarer Haspelträger sorgt zudem für optimale Servicefreundlichkeit, da alle zu wartenden Teile ohne zusätzliche Montagearbeiten sofort erreichbar sind.

Modellvarianten im Überblick

Standardausstattung:
Hochdruck-Aggregat mit Antrieb über Gelenkwelle vom Fahrzeugmotor des Mercedes-Benz Sprinter ab 5 t.

Optionale Ausstattung:
Bis zu drei Hochdruck-Haspeln mit hydraulischem Antrieb sowie ausschwenkbarer Haspelträger für maximale Wartungsfreundlichkeit.

Download PDF Produktinfo

PDF Produktinfo HD200

Technische Daten HD200

Rahmen	Das gesamte Aggregat befindet sich in einem Rahmengestell, geschweißt und verschraubt. Alle zugänglichen Rahmenteile sind zinkkorrosions-geschützt und pulverbeschichtet.
Maße	bei 1.100 l Tank (Hochdach erforderlich): B 1560 x H 1740 x T 1560 mm, Maße bei 800 l Tank: B 1430 x H 1500 x T 1500 mm
Gewicht	Komplettaggregat (mit leerem Wassertank und Fahrzeugboden-, Seiten- und Dachausbau mit Aluriffelblech s.u.): ca. 995 kg
Rahmenfarbe	enzianblau (RAL 5010 Feinstruktur), andere RAL-Töne auf Anfrage
Antrieb	Der Antrieb erfolgt über Gelenkwellen und ein dauergeschmiertes, wartungsfreies Zwischengetriebe vom Nebenantrieb des Fahrzeuges. Eine elektrische Magnetkupplung zwischen Getriebe und Hochdruckpumpe dient zur Absicherung und schnellen Sofort-Abschaltung der HD-Pumpe und des Aggregates. Der Einbau einer zusätzlichen elastischen Kupplung zwischen Kardanwelle und Nebenantrieb sorgt für vibrations- und störungsfreien Lauf.
HD-Pumpe	3-Kolben-Hochdruckpumpe Speck P55, kpl. mit allen notwendigen Anschlüssen und Leitungen, mit Wasserfilter und Druckregelautomatik, mit: ca. 150 bar - 128 l/min (im Rahmen der vom Fahrzeughersteller freigegebenen Leistung) ausgestattet mit Ablaufleitung zum Händewaschen und Wasserentleerung der Pumpe sowie Frostschutz-Ansaugarmaturen.
Hydraulikanlage	System-angepasste Hydraulikanlage mit Ölbehälter, Hydraulikpumpe und Ölfilter. Steuerblocks je nach Haspelanzahl erweiterbar.

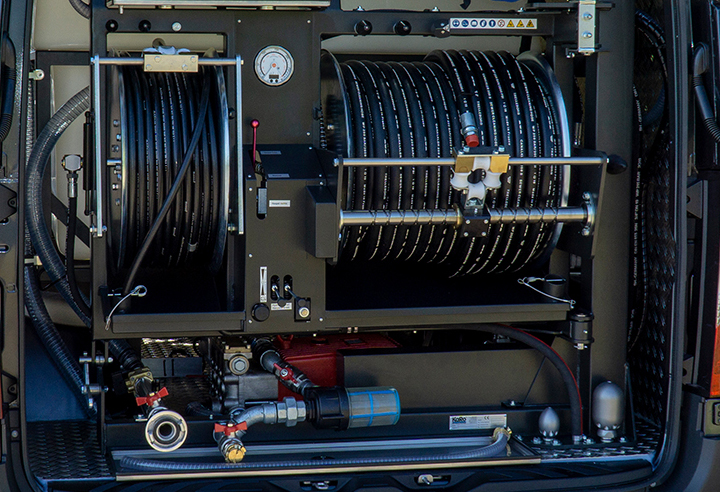

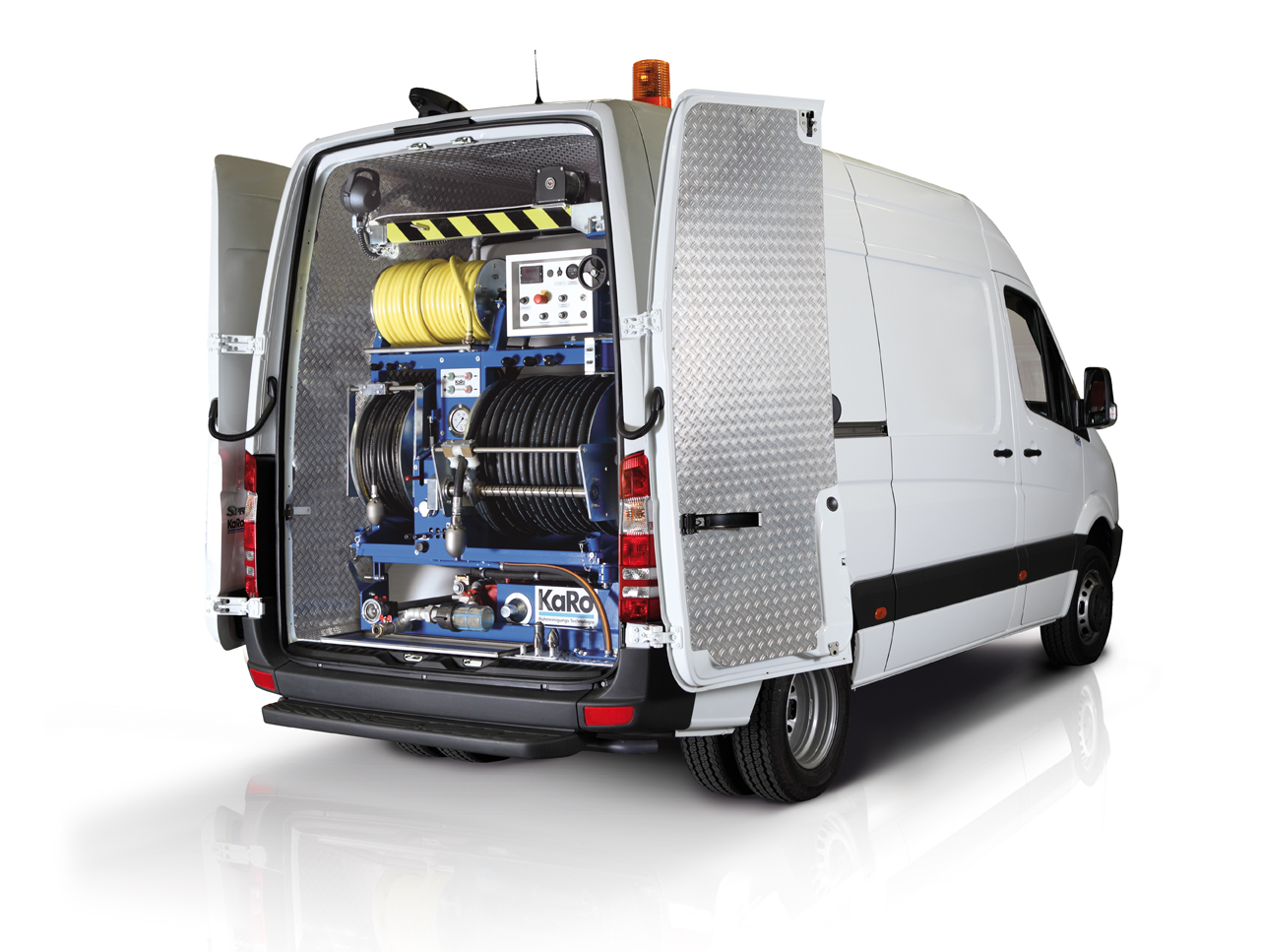

Haspelträger	Rahmenträger zur Aufnahme der Haspeln sowie des Bedienungsstands, ausschwenkbar bis ca. 90 Grad, dadurch sehr gute Zugänglichkeit aller Komponenten für Wartungs- und Reparaturarbeiten.
Haspel 1 (rechts)	Hochdruck-Haspel mit hydraulischem Antrieb, für Hochdruckschlauch von NW 13 bis NW 19 mit klappbarer Schlauchführung zum Auf- und Abhaspeln, ohne HD-Schlauch.
Haspel 2 (links)	mit hydraulischem Antrieb, zur Aufnahme wahlweise von einem zweiten kleineren Hochdruckschlauch DN 10 bis DN 13,3 (bis max. 100 m DN 13,3) oder 50 m Wasserzufuhrschlauch ¾“, bei Nutzung als Hochdruck-Haspel mit klappbarer Schlauchführung zum Auf- und Abhaspeln.
Wasserbehälter	Durchsichtiger Kunststoff-Wasserbehälter mit Schwallblechen, 800 Liter Inhalt, mit Wasserfilter, Zulauf, C-Anschluß und Wasserstandsanzeige. Bei Fahrzeugen mit Hochdach montieren wir ohne Aufpreis einen 1.100 Liter-Behälter (empfohlene Ausstattung).

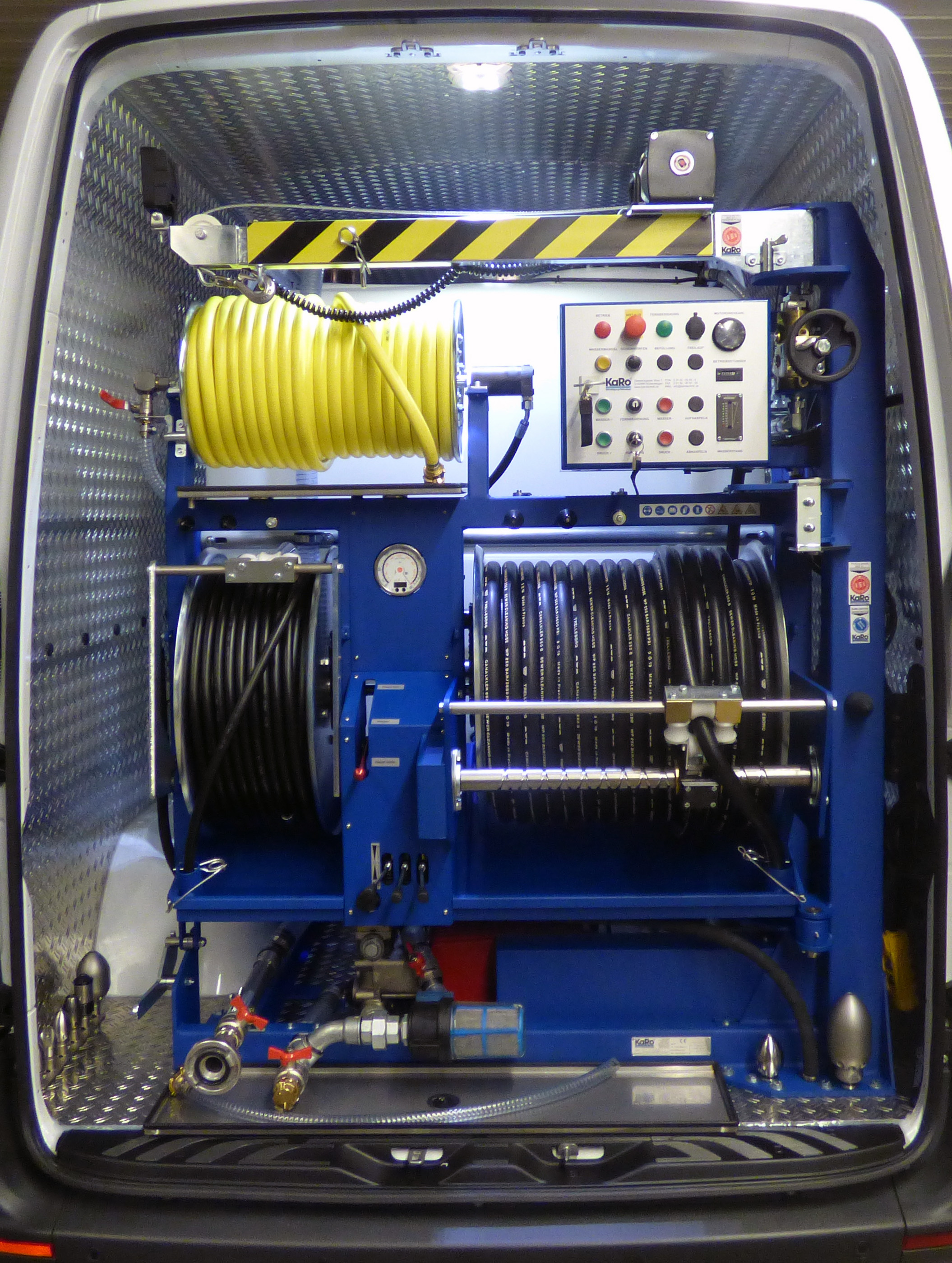

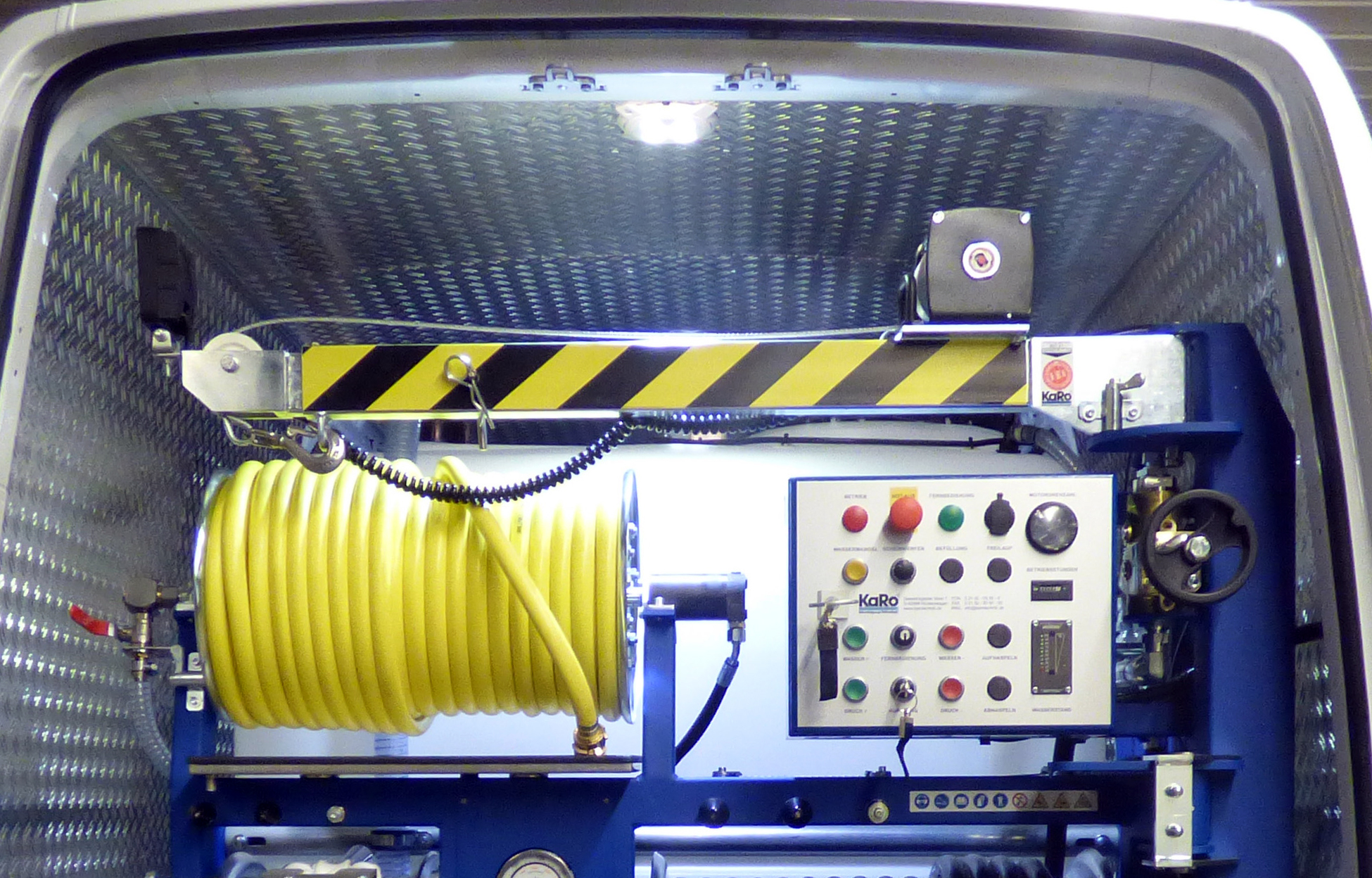

Bedienungsstand	Regler für Hydraulik und Steuerventile für die angeschlossenen Haspeln, Drucktastenregler für stufenlose Motordrehzahl, Wasserregelung und Hydraulik (ausstattungsabhängig), sowie Anschlußdose für Kabel-Fernbedienung, übersichtlich und groß dimensioniertes Druckmanometer.

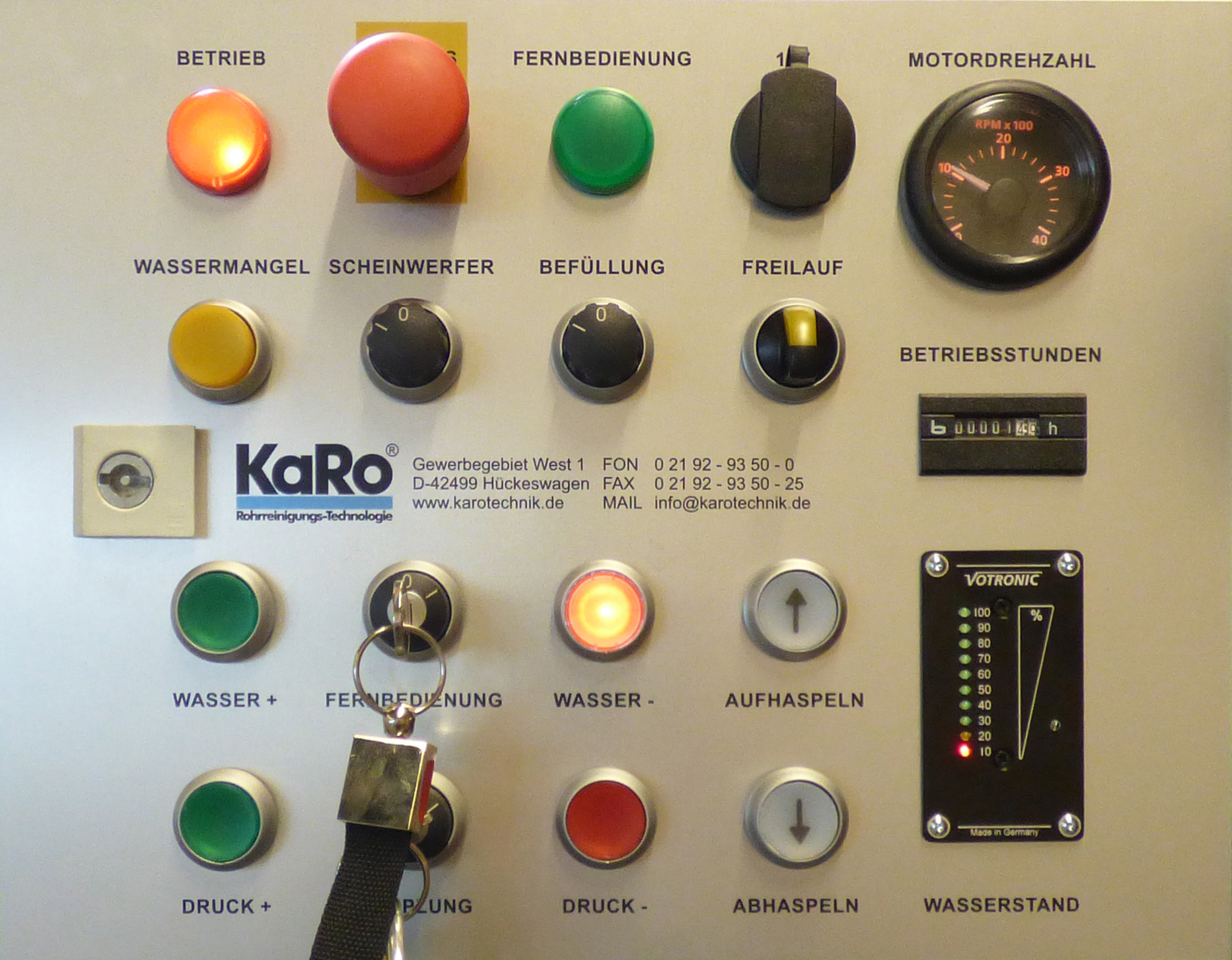

Schaltschrank	Komplette elektrische Verdrahtung im Inneren, Aluminium-Frontplatte mit Motor-Überwachungsinstrumenten, Betriebsstundenzähler, Not-Aus-Schalter, 12V-Steckdose und je nach Geräteausstattung Wassermangelanzeige, Arbeitsscheinwerfer, Anschluß der Funkfernbedienung; Elektrische Anlage entspricht den Anforderungen der CE-Norm, da bei Betätigung des Not-Aus-Schalters die komplette Steuerung des Aggregates in Nullstellung zurückgeführt wird.

Ausführungen & Otionen

Ausführungen HD200
» Art.Nr. 91000620012	Hochdruck-Spülgerät HD200 Nebenantrieb Pumpe P55 150 bar 128 l/min zzgl. Nachrüstung Zusatzölkühler mit Leitungen
Aufbau einer 3. HD-Haspel Aufbau einer dritten Haspel auf den ausschwenkbaren Haspelträger, wenn „Haspel 2 links“ als Hochdruck-Haspel ausgerüstet wird.
» Art.Nr. 91000629050	– als Wasserzufuhrhaspel, manuelle Aufhaspelung, inkl. 50 m Wasserzufuhrschlauch
» Art.Nr. 629045	– als Hochdruckhaspel, manuelle Aufhaspelung, ohne HD-Schlauch (max. 80 m HD-Schlauch DN10)
» Art.Nr. 91000629055	Hydraulischer Antrieb der dritten Haspel
HD-Pumpe und HD-Haspel 1
» Art.Nr. 91000629060	Schlauchführung automatisch. über Kreuzspindel (Haspel 1 rechts) Der Schlauch der großen Hochdruck-Haspel (rechts) wird über einen auf einer Kreuzspindel wandernden Schlitten geführt und somit automatisch aufgewickelt (nur lieferbar i.V.m. HD-Schlauch DN 16 oder DN 19 maximal 100 m Länge)
» Art.Nr. 91000629101	Elektrische Ansteuerung der Hydraulik (Haspel 1 rechts) Betätigung des hydraulischen Antriebs der 1. Hochdruck-Haspel: Auf-/Abhaspeln, Geschwindigkeits- regelung und Freilauf über Funkfernbedienung und zusätzlich über Tastschalter am Bedienungsstand Nur lieferbar in Kombination mit „Vorrüstung für Fernbedienung“, „Funkfernbedienung NOVA-H“ und „ Schlauchführung autom. über Kreuzspindel“
» Art.Nr. 91000629010	Wassermangelsicherung Die zuschaltbare Sicherung verhindert das unkontrollierte Trockenlaufen der Hochdruck- Pumpe im laufenden Betrieb. Schwimmerschalter im Tank regeln die Abschaltung des Systems bei Unterschreiten einer definierten Tankfüllmenge, empfehlenswert für Einsatz im Einmann-Betrieb bzw. i.V.m. Fernbedienung

Schlauchbestückung (Haspel 1 rechts)
» Art.Nr. 25016080303	Hochdruckschlauch DN 16 x 80 m, ½“
» Art.Nr. 25016100303	Hochdruckschlauch DN 16 x 100 m, ½“
» Art.Nr. 25016120303	Hochdruckschlauch DN 16 x 120 m, ½“
» Art.Nr. 330310	Hochdruckschlauch NW 19 x 80 m, ¾“ Canalkler
» Art.Nr. 91000330313	Hochdruckschlauch NW 19 x 100 m, ¾“ Canalkler
» Art.Nr. 330315	Hochdruckschlauch NW 19 x 120 m, ¾“ Canalkler
Schlauchbestückung (Haspel 2 links)
» Art.Nr. 25013083303	Hochdruckschlauch DN 13,3 x 80 m ½“ MaxFlow
» Art.Nr. 25013103303	Hochdruckschlauch DN 13,3 x 100 m ½“ MaxFlow
» Art.Nr. 25010050202	Hochdruckschlauch DN 10 x 50 m, 3/8“
» Art.Nr. 25010060202	Hochdruckschlauch DN 10 x 60 m, 3/8“
» Art.Nr. 25010080202	Hochdruckschlauch DN 10 x 80 m, 3/8“
» Art.Nr. 25010100202	Hochdruckschlauch DN 10 x 100 m, 3/8“

Fernbedienungen
» Art.Nr. 91000629015	Vorrüstung für Fernbedienung mit Stellmotor zur automatischen Regelung der Wasserzufuhr zu den HD-Haspeln. Bedienung über Drucktasten bei Wegfall der sonst üblichen Kugelhähne an den Haspeln. (Voraussetzung für sofortigen oder späteren Anbau einer Kabel- und/oder Funk-Fernbedienung)
Funkfernbedienung NOVA Hochwertige Anlage mit hoher Reichweite bestehend aus Empfänger, Handsender mit Umhängegurt und 2 Akkus mit Ladegerät; Funktionen: stufenlose Druckeinstellung, Wasserregelung, Not-Aus-Schalter, automatische Abschaltung bei Funkunterbrechung; Transistortechnik, d.h. Signalübertragung ohne Zeitverzögerung
» Art.Nr. 619022	Funkfernbedienung NOVA 5-Kanal wie oben beschrieben
» Art.Nr. 91000619023	Funkfernbedienung NOVA-H 7-Kanal zzgl. Auf-/Abhaspeln, Freilauf, Geschwindigkeit Hydraulik Nur lieferbar in Kombination mit „Vorbereitung für Fernbedienung“, „Elektronische Ansteuerung der Hydraulik“ und „Schlauchführung autom. über Kreuzspindel“
» Art.Nr. 619020	Kabel-Fernbedienung, mit 50 m Kabel empfohlen zum Einsatz an Orten ohne Empfang für Funkfernbedienung (z.B. Kellerräume); Funktionen: Stufenlose Druckeinstellung, Wasserregelung, Not-Aus-Schalter

» Art.Nr. 91000350111	Manometer elektronisch frostsicher, mit digitaler u. analoger Anzeige
» Art.Nr. 91000619049	Drehzahlmesser Fahrzeugmotor am Bedienstand
» Art.Nr. 91000629070	Krananlage mit Elektroseilwinde an ausschwenkbarem Ausleger, ausziehbar; Tragfähigkeit 50 - 100 kg, mit schwenkbarem Arbeitsscheinwerfer, nur möglich bei Fahrzeugen mit Hochdach
» Art.Nr. 91000629076	Ausführung mit 2 x 1.100 Liter Wasserbehälter Bei vollen Wassertanks wird das zul. Gesamtgewicht des Fahrzeugs überschritten.
» Art.Nr. 91000629080	Arbeitsscheinwerfer auf schwenkbarem Ausleger, mit ausziehbarem Teleskoprohr auf ca. 100 cm Länge
» Art.Nr. 91000629030	Arbeitsscheinwerfer LED mit Magnetfuß und 5 m Anschlußkabel, mit 12 V-Anschluß zum Anschluß an den Schaltkasten
» Art.Nr. 91000619039	Arbeitsscheinwerfer LED mit automatischer Kabeltrommel mit 12 V-Stecker zum Anschluß an den Schaltkasten LED-Arbeitsscheinwerfer mit hoher Leuchtkraft, der mittels Magnetfuß an metallischen Gegenständen befestigt werden kann. Mit automatisch aufrollender Kabeltrommel beträgt die Reichweite bis ca. 15 m Befestigungsort der Kabeltrommel nach Absprache
» Art.Nr. 91000619044 / 91000619044L / 91000619044R	Umfeldleuchten LED, 2 Stck. befestigt am Heck-Türholm (Fahrerseite, Beifahrerseite) Umfeldleuchten LED, 2 Stck., eingebaut am Türholm über Seiteneinstieg Fahrer-/ Beifahrerseite, separat schaltbar
Düsen
» Art.Nr. 91000340044	2 Standarddüsen Keramik ¾“ blind/offen
» Art.Nr. 91000340043	2 Standarddüsen Keramik ½“ blind/offen
» Art.Nr. 340645 -15	Düsen-Set ½“ Profi bestehend aus: 1 Granatdüse V 100 V2A ½“ blind/offen, 1 Granatdüse V260 V2A ½“ blind/offen, 1 Stocherdüse ½“, 1 Spritzdüse ½“, 1 Rotierdüse HRH 40 mit Schub ½“, 1 Tornadodüse ½“, 6 Düsenhalter-Verschraubungen M6 x ½“, Umlenkgerät/Schlauchführung KaRo-Protect mit Seil 4,5 m optimiert für 150 bar 128 l/min
» Art.Nr. 91000340630-11	Düsen-Set ¾“ Standard bestehend aus: 1 Granatdüse V 110 V2A ¾“ blind/offen, 1 Granatdüse V330 V2A ¾“ blind/offen, 1 Stocherdüse ¾“, 3 Düsenhalter-Verschraubungen M6 x ¾“ optimiert für 150 bar 128 l/min
